Control Chart (Biểu đồ kiểm soát) là gì? Cách tạo?
Control Chart, hay còn gọi là biểu đồ kiểm soát, là một công cụ quan trọng trong quản lý dự án, đặc biệt là trong quản lý chất lượng. Trong chứng chỉ quản lý dự án PMP, Control Chart đóng vai trò quan trọng trong việc đảm bảo các dự án được hoàn thành đúng tiến độ, trong ngân sách và đạt chất lượng yêu cầu.

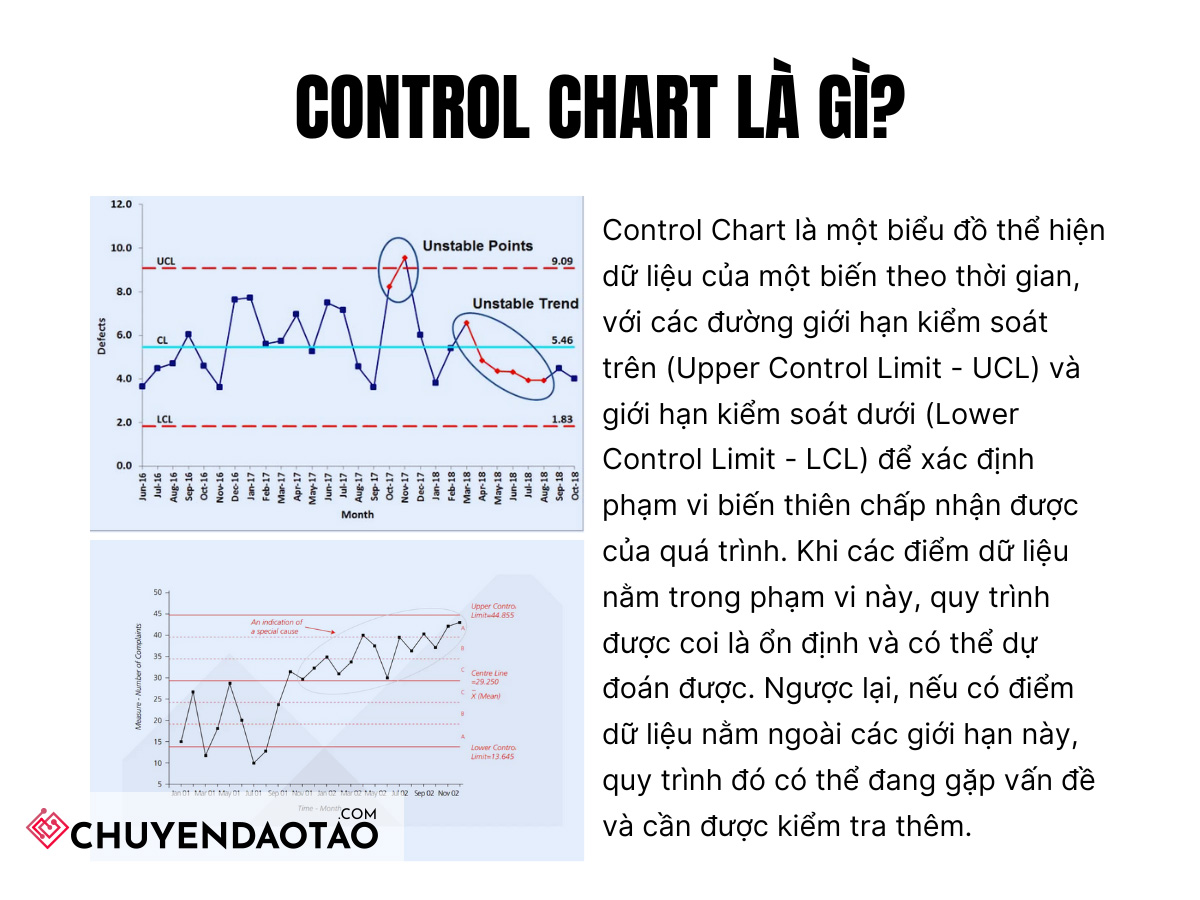

Control Chart là gì?
Control Chart là một biểu đồ thể hiện dữ liệu của một biến theo thời gian, với các đường giới hạn kiểm soát trên (Upper Control Limit – UCL) và giới hạn kiểm soát dưới (Lower Control Limit – LCL) để xác định phạm vi biến thiên chấp nhận được của quá trình. Khi các điểm dữ liệu nằm trong phạm vi này, quy trình được coi là ổn định và có thể dự đoán được. Ngược lại, nếu có điểm dữ liệu nằm ngoài các giới hạn này, quy trình đó có thể đang gặp vấn đề và cần được kiểm tra thêm.
Trong quản lý dự án, đặc biệt PMP, Control Chart giúp các nhà quản lý theo dõi tiến độ và chất lượng của dự án một cách liên tục và hiệu quả. Nó giúp xác định sớm các vấn đề có thể phát sinh, từ đó giúp đội ngũ dự án thực hiện các biện pháp khắc phục kịp thời, tránh ảnh hưởng xấu đến tiến độ và chất lượng tổng thể của dự án.

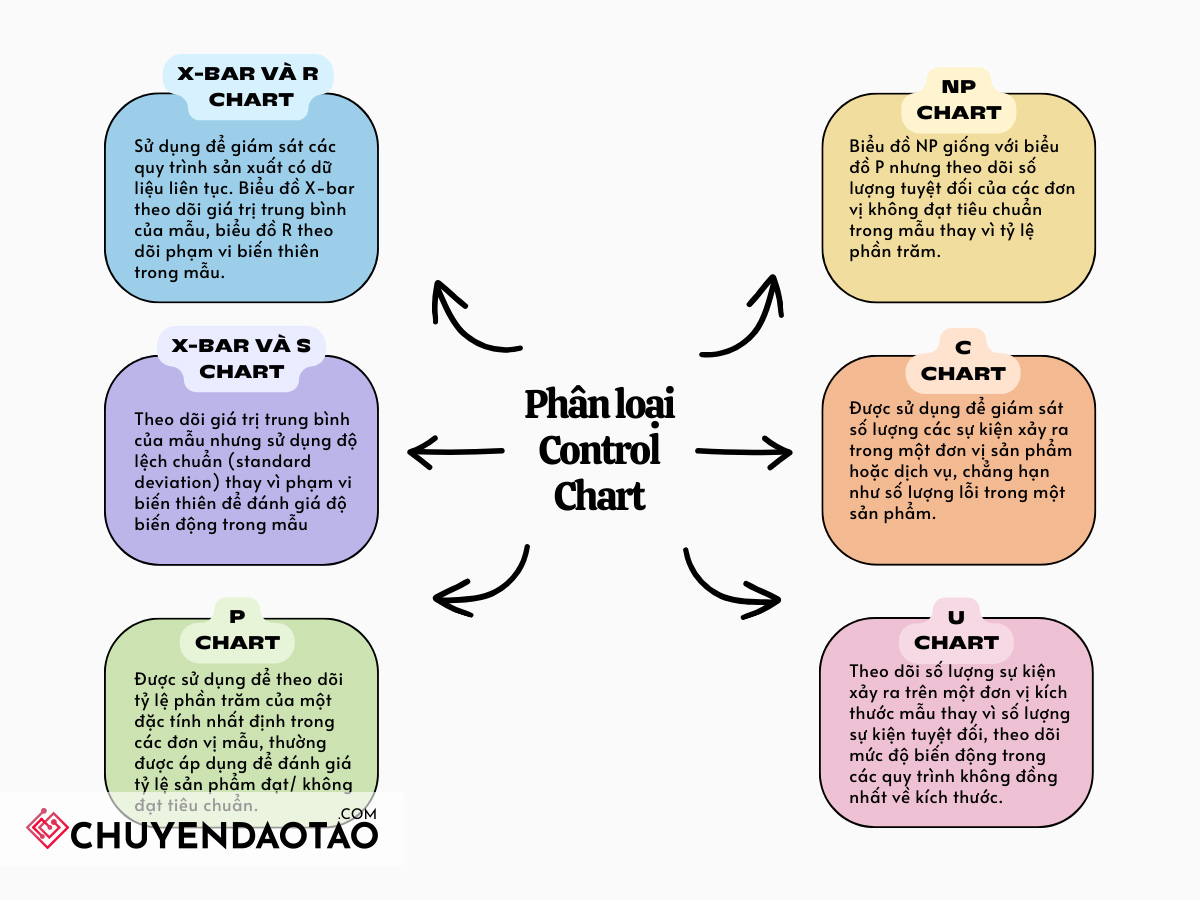

Các loại Control Chart phổ biến trong PMP
Có nhiều loại Control Chart khác nhau, mỗi loại phù hợp với các loại dữ liệu và mục đích sử dụng cụ thể. Dưới đây là một số loại Control Chart phổ biến trong quản lý dự án.
Biểu đồ X-bar và R
Biểu đồ X-bar và R thường được sử dụng để giám sát các quy trình sản xuất có dữ liệu liên tục. Biểu đồ X-bar theo dõi giá trị trung bình của mẫu, trong khi biểu đồ R theo dõi phạm vi biến thiên trong mẫu.
Biểu đồ X-bar và S
Tương tự như biểu đồ X-bar và R, biểu đồ X-bar và S cũng theo dõi giá trị trung bình của mẫu nhưng sử dụng độ lệch chuẩn (standard deviation) thay vì phạm vi biến thiên để đánh giá độ biến động trong mẫu.
Biểu đồ P
Biểu đồ P được sử dụng để theo dõi tỷ lệ phần trăm của một đặc tính nhất định trong các đơn vị mẫu. Nó thường được áp dụng trong các quy trình kiểm tra chất lượng để đánh giá tỷ lệ sản phẩm đạt tiêu chuẩn hoặc không đạt tiêu chuẩn.
Biểu đồ NP
Biểu đồ NP giống với biểu đồ P nhưng theo dõi số lượng tuyệt đối của các đơn vị không đạt tiêu chuẩn trong mẫu thay vì tỷ lệ phần trăm.
Biểu đồ C
Biểu đồ C được sử dụng để giám sát số lượng các sự kiện xảy ra trong một đơn vị sản phẩm hoặc dịch vụ, chẳng hạn như số lượng lỗi trong một sản phẩm.
Biểu đồ U
Biểu đồ U theo dõi số lượng sự kiện xảy ra trên một đơn vị kích thước mẫu thay vì số lượng sự kiện tuyệt đối, điều này cho phép theo dõi mức độ biến động trong các quy trình không đồng nhất về kích thước.
Ứng dụng thực tế của Control Chart
Control chart không chỉ hữu ích trong các quy trình sản xuất mà còn có thể áp dụng trong nhiều lĩnh vực khác nhau của quản lý dự án.
Theo dõi tiến độ dự án
Sử dụng control chart để theo dõi tiến độ dự án giúp xác định sớm các vấn đề có thể phát sinh, từ đó thực hiện các biện pháp khắc phục kịp thời.
Giám sát hiệu suất dự án
Control chart giúp giám sát hiệu suất của các quy trình dự án, đảm bảo rằng các hoạt động đang diễn ra đúng kế hoạch và đạt chất lượng yêu cầu.
Kiểm soát chất lượng trong sản xuất
Trong sản xuất, control chart giúp giám sát chất lượng sản phẩm, đảm bảo rằng các sản phẩm đầu ra đạt tiêu chuẩn chất lượng đã đề ra.
Phân tích nguyên nhân gốc rễ
Control chart cung cấp dữ liệu quan trọng để phân tích nguyên nhân gốc rễ của các vấn đề, từ đó đưa ra các biện pháp khắc phục hiệu quả.
Cách tạo Control Chart trong quản lý dự án
Để tạo một Control Chart hiệu quả trong quản lý dự án, cần tuân theo các bước cơ bản sau đây.
Bước 1: Thu thập dữ liệu
Thu thập dữ liệu là bước đầu tiên và quan trọng nhất trong việc tạo Control Chart. Dữ liệu cần được thu thập một cách chính xác và đầy đủ, đảm bảo phản ánh đúng thực tế của quy trình đang theo dõi.
Bước 2: Tính toán các thống kê cần thiết
- Đường trung bình
Đường trung bình (Mean) là giá trị trung bình của các điểm dữ liệu trong mẫu, và nó được sử dụng để xác định đường trung tâm của Control Chart.
- Giới hạn kiểm soát trong Control Chart
Giới hạn kiểm soát giúp xác định xem quy trình có nằm trong phạm vi biến động chấp nhận được hay không, từ đó giúp đưa ra các biện pháp khắc phục kịp thời nếu cần.
Giới hạn kiểm soát trên (UCL)
Giới hạn kiểm soát trên (UCL) thường được tính toán bằng cách cộng giá trị trung bình với ba lần độ lệch chuẩn của mẫu. Nó xác định mức độ biến thiên chấp nhận được của quy trình phía trên.
Giới hạn kiểm soát dưới (LCL)
Giới hạn kiểm soát dưới (LCL) được tính toán bằng cách trừ ba lần độ lệch chuẩn từ giá trị trung bình. Nó xác định mức độ biến thiên chấp nhận được của quy trình phía dưới.
Bước 3: Vẽ Control Chart
Sử dụng các giá trị đã tính toán để vẽ biểu đồ. Đường trung bình, UCL và LCL được vẽ trên biểu đồ để tạo khung kiểm soát. Các điểm dữ liệu sau đó được vẽ trên biểu đồ để theo dõi biến động theo thời gian.
Bước 4: Diễn giải Control Chart
Phân tích các điểm dữ liệu trên Control Chart để xác định xem quy trình có nằm trong phạm vi kiểm soát hay không. Nếu có điểm dữ liệu nằm ngoài UCL hoặc LCL, hoặc nếu có các mẫu xu hướng nhất định, cần thực hiện các biện pháp khắc phục.
Để sử dụng Control Chart hiệu quả, cần thu thập dữ liệu chính xác, tính toán các giới hạn kiểm soát đúng cách, và thường xuyên theo dõi và phân tích các điểm dữ liệu để xác định sớm các vấn đề và thực hiện các biện pháp khắc phục kịp thời.
Phân biệt Control Chart và Run Chart
Mặc dù Control Chart và Run Chart đều là các công cụ giám sát dữ liệu theo thời gian, chúng có những điểm khác biệt cơ bản.
Run Chart là một biểu đồ đơn giản thể hiện dữ liệu của một biến theo thời gian, giúp theo dõi xu hướng và biến động của quy trình. Tuy nhiên, Run Chart không có các giới hạn kiểm soát như Control Chart.
Control Chart có các giới hạn kiểm soát (UCL và LCL) giúp xác định mức độ biến động chấp nhận được của quy trình, trong khi Run Chart chỉ thể hiện dữ liệu theo thời gian mà không có các giới hạn này.
Control Chart phù hợp để giám sát các quy trình yêu cầu kiểm soát chất lượng nghiêm ngặt, trong khi Run Chart thích hợp cho việc theo dõi xu hướng chung của quy trình mà không cần các giới hạn kiểm soát cụ thể.
Quy tắc bảy (Rule of Seven) trong Control Chart
Quy tắc Bảy là một quy tắc thống kê đơn giản, cho rằng nếu có 7 điểm dữ liệu liên tiếp nằm về cùng một phía so với đường trung bình, thì quy trình có thể đang gặp vấn đề và cần được kiểm tra thêm.
Quy tắc Bảy giúp xác định sớm các vấn đề trong quy trình, từ đó thực hiện các biện pháp khắc phục kịp thời để đảm bảo quy trình ổn định và hiệu quả.
Khi áp dụng Quy tắc Bảy trong Control Chart, cần theo dõi và phân tích các điểm dữ liệu để xác định xem có 7 điểm liên tiếp nằm về cùng một phía so với đường trung bình hay không, từ đó đưa ra các biện pháp khắc phục nếu cần.
Control Chart là một công cụ quan trọng trong quản lý dự án PMP, giúp giám sát và kiểm soát quy trình một cách hiệu quả. Nó giúp xác định sớm các vấn đề và thực hiện các biện pháp khắc phục kịp thời, đảm bảo dự án được hoàn thành đúng tiến độ, trong ngân sách và đạt chất lượng yêu cầu. Nếu cần giải đáp thêm về chủ đề này, mời bạn liên hệ Chuyên Đào Tạo để được hỗ trợ nhanh chóng.
